Продукция
10 кВ Трехфазный масляный трансформатор с рпн
Тип устройства: наружной установки
Нормальные условия эксплуатации: Высота установки: не более 1000 м
Температура окружающей среды: максимум +40 ℃, минимум -25 ℃
Особые условия эксплуатации: Высота установки: более 1000 м
Описание
маркер
Область применения
Тип устройства: наружной установки
Нормальные условия эксплуатации: Высота установки: не более 1000 м
Температура окружающей среды: максимум +40 ℃, минимум -25 ℃
Особые условия эксплуатации: Высота установки: более 1000 м
Температура окружающей среды: максимум +40 ℃, минимум -45 ℃ (уточняется при заказе)
Место установки: Окружающая среда без агрессивных газов и заметных загрязнений

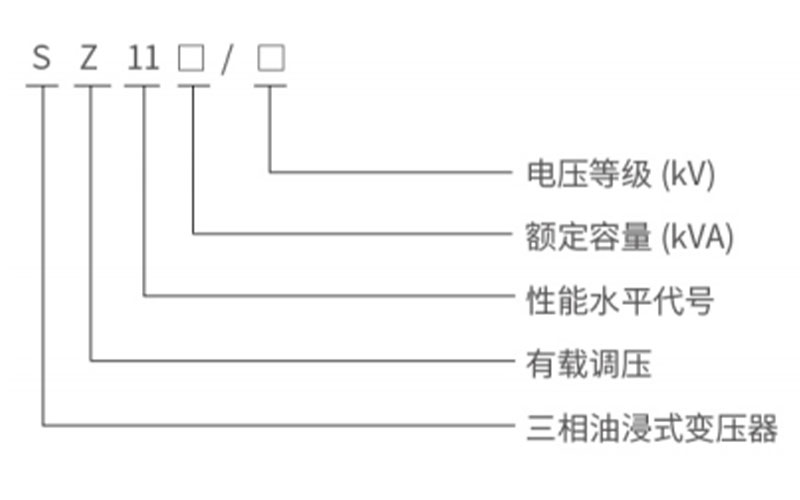

Значение модели
Применяемые стандарты
1. GB1094.1~2-2013 «Силовые трансформаторы»
2. GB1094.3-2003 «Силовые трансформаторы»
3. GB1094.5-2008 «Силовые трансформаторы»
4. GB/T1094.4-2005 «Силовые трансформаторы»
5. GB/T6451-2015 «Технические параметры и требования к трёхфазным маслонаполненным силовым трансформаторам»
6. Международный стандарт IEC76
Основные технические характеристики
Трехфазный двухобмоточный распределительный трансформатор с регулированием напряжения под нагрузкой, класс напряжения 6 кВ, 10 кВ, 200 кВ · А ~ 2500 кВ · А
| Номинальная мощность (кВА) | Схема соединения и диапазон ответвлений | Группа соединения | Потери хол. хода (кВт) | Потери под нагрузкой (кВт) | Ток хол. хода (%) | Сопротивление КЗ (%)
|
||
| Высокоенапряжение (кВ) | Диапазон ответвлений (%) | Низкое напряжение (кВ) | ||||||
| 200 |
6 6.3 10 10.5 |
±4×2.5 |
0.4 |
Dyn11 Yyn0 |
0.380 | 2.90 | 1.0 |
4.0 |
| 250 | 0.440 | 3.12 | 0.90 | |||||
| 315 | 0.530 | 4.10 | 0.90 | |||||
| 400 | 0.640 | 4.95 | 0.80 | |||||
| 500 | 0.760 | 6.89 | 0.80 | |||||
| 630 | 0.960 | 7.26 | 0.60 |
4.5 |
||||
| 800 | 1.12 | 8.89 | 0.60 | |||||
| 1000 | 1.36 | 10.4 | 0.60 | |||||
| 1250 | 1.56 | 12.3 | 0.50 | |||||
| 1600 | 1.92 | 14.7 | 0.50 | |||||
| 2000 | 2.27 | 18.6 | 0.40 | 5.0 | ||||
| 2500 | 2.68 | 21.6 | 0.40 | |||||
Примечание: При среднегодовой нагрузке трансформатора от 35% до 40% наибольшая эффективность работы может быть достигнута при использовании значений потерь, указанных в таблице.
