JP Универсальный распределительный щит (компенсация, управление, терминал, освещение)
JP серии наружный комбинированный распределительный щит — это многофункциональное наружное распределительное устройство, объединяющее функции учёта электроэнергии, отходящих линий и компенсации реактивной мощности. Оно обладает функциями защиты от короткого замыкания, перегрузки, перенапряжения и утечки тока.
Описание
маркер
Описание
JP серии наружный комбинированный распределительный щит — это многофункциональное наружное распределительное устройство, объединяющее функции учёта электроэнергии, отходящих линий и компенсации реактивной мощности. Оно обладает функциями защиты от короткого замыкания, перегрузки, перенапряжения и утечки тока. Отличается компактными размерами, эстетичным внешним видом, экономичностью и практичностью. Устанавливается на стойках трансформаторов, размещённых на опорах линий электропередачи, и является новым поколением идеального распределительного оборудования для модернизации городских и сельских электросетей.

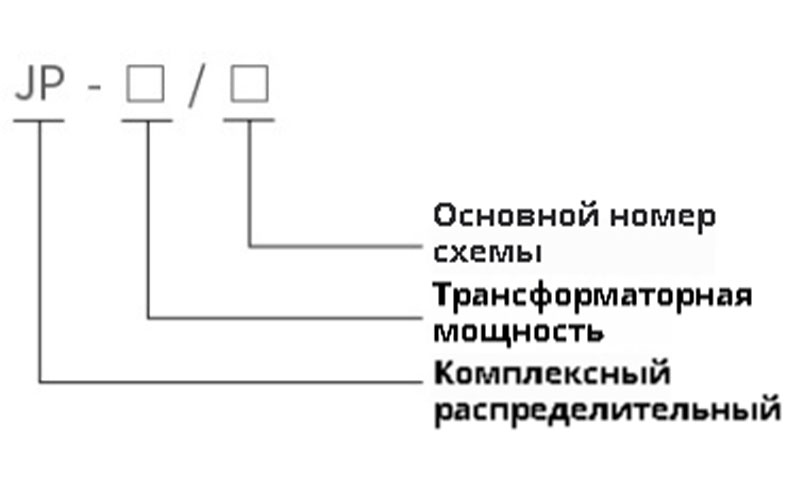

Значение модели
Температура окружающей среды: -25℃ ~ +40℃
Относительная влажность воздуха: среднесуточное значение не более 95%, среднемесячное значение не более 90%
Высота над уровнем моря: не более 2000 м
Место установки: без сильных вибраций, ударов и агрессивных коррозионных газов
Основные технические параметры
| № | Наименование | Единица измерения | Значение |
| 1 | Мощность трансформатора | kVA | 30-400 |
| 2 | Номинальное рабочее напряжение | V | AC400 |
| 3 | Напряжение цепей управления | V | AC220,AC380 |
| 4 | Номинальная частота | Hz | 50 |
| 5 | Номинальный ток | A | ≤630 |
| 6 | Уставка тока срабатывания УЗО | mA | 30~300 регулируемый |
| 7 | Степень защиты | IP54 |
