Продукция
S20-M-30-2500/10-NX2 Масляный трансформатор класса энергоэффективности II
Разработанный и производимый нашей компанией трансформатор серии S20-M-30-2500/10-NX2 с полностью герметичной маслонаполненной конструкцией обладает преимуществами низких потерь, низкого шума и высокой эффективности, что позволяет достичь хорошего энергосберегающего эффекта и уменьшить загрязнение окружающей среды.
Описание
маркер
Описание
Разработанный и производимый нашей компанией трансформатор серии S20-M-30-2500/10-NX2 с полностью герметичной маслонаполненной конструкцией обладает преимуществами низких потерь, низкого шума и высокой эффективности, что позволяет достичь хорошего энергосберегающего эффекта и уменьшить загрязнение окружающей среды. В отличие от обычных маслонаполненных трансформаторов, полностью герметичный трансформатор не имеет расширительного бака — изменения объема масла автоматически компенсируются за счёт упругости гофрированных пластин масляного бака. Изоляционное масло не контактирует с воздухом, что предотвращает и замедляет его деградацию и старение изоляции, повышая надёжность работы. В нормальных условиях эксплуатации не требует технического обслуживания.

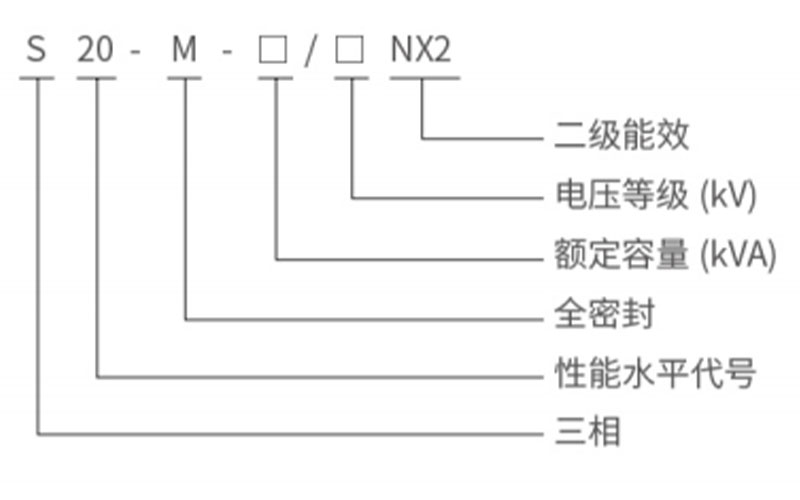

Значение модели
Условия эксплуатации
1. Высота установки не превышает 1000 м над уровнем моря (в стандартных условиях); для особых условий — по отдельному согласованию
2. Максимальная температура окружающей среды — не выше +40 °C
3. Минимальная температура наружного воздуха — не ниже –25 °C
По запросу пользователя возможно изготовление трансформаторов для эксплуатации в специальных условиях.
| Номинальная мощность
(кВА) |
Уровень 2 | |||||
| Электротехническая стальная полоса | Аморфный сплав | |||||
| Потери холостого хода W | Потеря нагрузки W | Потери холостого хода W | Потеря нагрузки W | |||
| Dyn11/Yzn11 | Yyn0 | Dyn11/Yzn11 | Yyn0 | |||
| 30 | 70 | 505 | 480 | 33 | 535 | 510 |
| 50 | 90 | 730 | 695 | 43 | 780 | 745 |
| 63 | 100 | 870 | 830 | 50 | 930 | 890 |
| 80 | 115 | 1050 | 1000 | 60 | 1120 | 1070 |
| 100 | 135 | 1265 | 1200 | 75 | 1350 | 1285 |
| 125 | 150 | 1510 | 1440 | 85 | 1615 | 1540 |
| 160 | 180 | 1850 | 1760 | 100 | 1975 | 1880 |
| 200 | 215 | 2185 | 2080 | 120 | 2330 | 2225 |
| 250 | 260 | 2560 | 2440 | 140 | 2735 | 2610 |
| 315 | 305 | 3065 | 2920 | 170 | 3275 | 3120 |
| 400 | 370 | 3615 | 3440 | 200 | 3865 | 3675 |
| 500 | 430 | 4330 | 4120 | 240 | 4625 | 4400 |
| 630 | 510 | 4960 | 320 | 5300 | ||
| 800 | 630 | 6000 | 380 | 6415 | ||
| 1000 | 745 | 8240 | 450 | 8800 | ||
| 1250 | 870 | 9600 | 530 | 10260 | ||
| 1600 | 1050 | 11600 | 630 | 12400 | ||
| 2000 | 1225 | 14640 | 710 | 14800 | ||
| 2500 | 1440 | 16960 | 860 | 17150 | ||
связаться с нами
