SCB13-35 кВ Сухой трансформатор
Данный продукт имеет широкую сферу применения, особенно подходит для использования в местах с высокими требованиями к пожарной безопасности, таких как шахты, нефтяные месторождения, метро, электростанции, школы, больницы, торговые центры, высотные здания и все системы внутренней распределённой установки.
Описание
маркер
Описание
Данный продукт имеет широкую сферу применения, особенно подходит для использования в местах с высокими требованиями к пожарной безопасности, таких как шахты, нефтяные месторождения, метро, электростанции, школы, больницы, торговые центры, высотные здания и все системы внутренней распределённой установки.

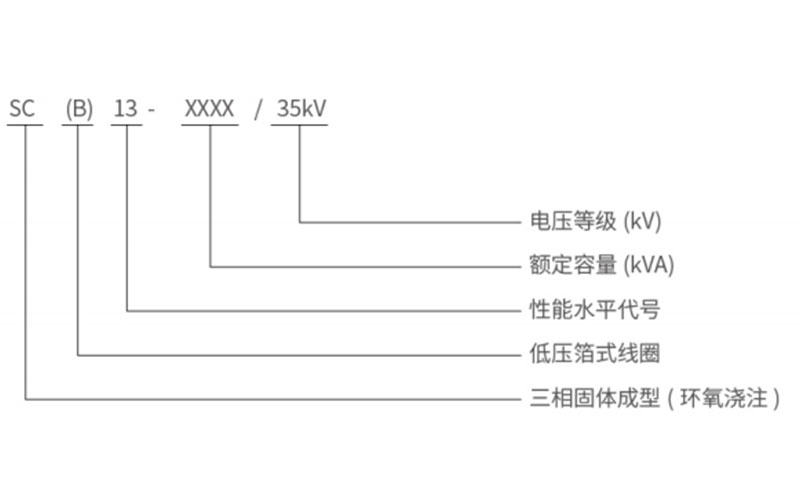

Значение модели
Основные технические параметры
Сухой трехфазный двухобмоточный трансформатор с регулировкой без возбуждения для новой энергетики: солнечной, ветровой генерации и систем накопления энергии. Класс энергоэффективности 35kV38.5kV / 0.4kV1.14kV
| Номинальная мощность кВА | Уровень 1 | Уровень 2 | Уровень 3 |
Сопротивление короткого замыкания % |
|||||||||
| Потери холостого хода, кВт | Потеря нагрузки кВт | Потери холостого хода, кВт | Потеря нагрузки кВт | Потери холостого хода, кВт | Потеря нагрузки кВт | ||||||||
| B
(100℃) |
F
(120℃) |
H
(145℃) |
B
(100℃) |
F
(120℃) |
H
(145℃) |
B
(100℃) |
F
(120℃) |
H
(145℃) |
|||||
| 1000 | 1.4 | 8.8 | 9.4 | 10.1 | 1.6 | 8.8 | 9.4 | 10.1 | 1.7 | 9.8 | 10.4 | 11.2 |
6.0~14.0 |
| 1250 | 1.6 | 10.7 | 11.4 | 12.2 | 1.8 | 10.7 | 11.4 | 12.2 | 2.0 | 11.9 | 12.7 | 13.5 | |
| 1600 | 1.9 | 13.1 | 13.9 | 14.9 | 2.1 | 13.1 | 13.9 | 14.9 | 2.3 | 14.5 | 15.4 | 16.5 | |
| 2000 | 2.2 | 15.4 | 16.4 | 17.5 | 2.5 | 15.4 | 16.4 | 17.5 | 2.7 | 17.1 | 18.2 | 19.4 | |
| 2500 | 2.6 | 18.5 | 19.6 | 21.0 | 2.9 | 18.5 | 19.6 | 21.0 | 3.2 | 20.5 | 21.8 | 23.3 | |
| 3000 | 3.2 | 20.3 | 21.6 | 23.1 | 3.5 | 20.3 | 21.6 | 23.1 | 3.9 | 22.6 | 24.0 | 25.6 | |
| 3150 | 3.5 | 20.7 | 22.1 | 23.5 | 3.9 | 20.7 | 22.1 | 23.5 | 4.3 | 23.1 | 24.5 | 26.1 | |
| 4000 | 4.1 | 24.9 | 26.5 | 28.2 | 4.5 | 24.9 | 26.5 | 28.2 | 5.0 | 27.7 | 29.4 | 31.3 | |
| 4500 | 4.4 | 27.4 | 29.1 | 31.1 | 4.9 | 27.4 | 29.1 | 31.1 | 5.4 | 30.4 | 32.3 | 34.5 | |
| 5000 | 4.8 | 29.6 | 31.4 | 33.6 | 5.4 | 29.6 | 31.4 | 33.6 | 6.0 | 32.8 | 34.9 | 37.3 | |
| 6300 | 5.7 | 34.6 | 36.7 | 39.2 | 6.4 | 34.6 | 36.7 | 39.2 | 7.1 | 38.4 | 40.8 | 43.6 | |
| 8000 | 6.9 | 41.7 | 44.3 | 47.3 | 7.6 | 41.7 | 44.3 | 47.3 | 8.5 | 46.3 | 49.2 | 52.6 | |
| 10000 | 8.2 | 49.0 | 52.1 | 55.7 | 9.1 | 49.0 | 52.1 | 55.7 | 10.2 | 54.5 | 57.9 | 61.9 | |
Примечание:
«35kV38.5kV» обозначает диапазон напряжения на стороне высокого напряжения;
«0.4kV1.14kV» обозначает диапазон напряжения на стороне низкого напряжения.
