Данный трансформатор может заменить трансформаторы с магнитопроводом из кремнистой стали и широко применяется во внутренних распределительных системах. Массовое внедрение этого продукта в энергосеть позволяет достичь хорошего энергосберегающего эффекта и снизить загрязнение атмосферы.
Данный трансформатор может заменить трансформаторы с магнитопроводом из кремнистой стали и широко применяется во внутренних распределительных системах. Массовое внедрение этого продукта в энергосеть позволяет достичь хорошего энергосберегающего эффекта и снизить загрязнение атмосферы. Особенно подходит для условий с дефицитом электроэнергии, нестабильной нагрузкой, а также там, где использование обычных изоляционных материалов затруднено или невозможно из-за отсутствия загрязнения атмосферы. Благодаря этому трансформатор может работать во влажной среде. Является идеальным распределительным оборудованием для городских и сельских распределительных сетей.

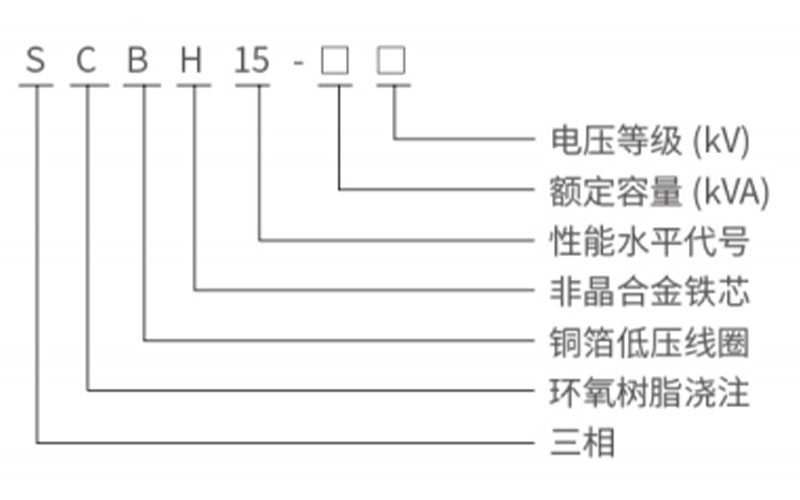

1. GB1094.1~2-2013 Электрические трансформаторы
2. GB1094.3-2003 / GB/T1094.4-2005 / GB1094.5-2008 Электрические трансформаторы
3. GB3111-1997 Согласование изоляции оборудования высокого напряжения
4. GB/T 22072 Технические параметры и требования к сухим распределительным трансформаторам с аморфным магнитопроводом
5. Международный стандарт IEC76
Распределительный сухой трансформатор с аморфным магнитопроводом мощностью от 130 кВА до 2500 кВА
Номинальная мощность
(кВА) |
Комбинация напряжений и диапазон ответвлений | Метка группы соединений | Потери холостого хода (кВт) | Потеря нагрузки/Вт | Ток холостого хода% | Сопротивление короткого замыкания
(%) |
||||
Высокое напряжение кВ | Диапазон регулирования высокого напряжения% | Низкое напряжение кВ | 100℃(B) | 120℃(F) | 145℃(H) | |||||
30 | 6
6.3 6.6 10 10.5 11 |
±2.5 ±5 | 0.4 | Dynll | 70 | 670 | 710 | 760 | 1.6 | 4.0 |
50 | 90 | 940 | 1000 | 1070 | 1.4 | |||||
80 | 120 | 1290 | 1380 | 1480 | 1.3 | |||||
100 | ±5
±2×2.5 |
130 | 1480 | 1570 | 1690 | 1.2 | ||||
125 | 150 | 1740 | 1850 | 1980 | 1.1 | |||||
160 | 170 | 2000 | 2130 | 2280 | 1.1 | |||||
200 | 200 | 2370 | 2530 | 2710 | 1.0 | |||||
250 | 230 | 2590 | 2760 | 2960 | 1.0 | |||||
315 | 280 | 3270 | 3470 | 3730 | 0.9 | |||||
400 | 310 | 3750 | 3990 | 4280 | 0.8 | |||||
500 | 360 | 4590 | 4880 | 5230 | 0.8 | |||||
630 | 420 | 5530 | 5880 | 6290 | 0.7 | |||||
630 | 410 | 5610 | 5960 | 6400 | 0.7 | 6.0 | ||||
800 | 480 | 6550 | 6960 | 7460 | 0.7 | |||||
1000 | 550 | 7650 | 8130 | 8760 | 0.6 | |||||
1250 | 650 | 9100 | 9690 | 10370 | 0.6 | |||||
1600 | 760 | 11050 | 11730 | 12580 | 0.6 | |||||
2000 | 1000 | 13600 | 14450 | 15560 | 0.5 | |||||
2500 | 1200 | 16150 | 17170 | 18450 | 0.5 | |||||
1600 | 760 | 12280 | 12960 | 13900 | 0.6 | 8.0 | ||||
2000 | 1000 | 15020 | 15960 | 17110 | 0.5 | |||||
2500 | 1200 | 17760 | 18890 | 20290 | 0.5 |
Примечания:
1. Указанные в таблице потери под нагрузкой соответствуют температуре, соответствующей приведённому в скобках классу термостойкости изоляции (см. GB1094.11).
2. При использовании других схем соединения обмоток, конкретные требования согласовываются между производителем и заказчиком.
