XGN-12 Распределительное устройство с твердой изоляцией
Коммутационное устройство серии XGN-12 с полной изоляцией для кольцевой сети закрытого типа представляет собой полностью изолированное, герметичное, не требующее обслуживания вакуумное распределительное устройство с твердой изоляцией.
Описание
маркер
Обзор
Коммутационное устройство серии XGN-12 с полной изоляцией для кольцевой сети закрытого типа представляет собой полностью изолированное, герметичное, не требующее обслуживания вакуумное распределительное устройство с твердой изоляцией. Все высоковольтные токоведущие части залиты эпоксидной смолой с превосходными изоляционными свойствами, а вакуумный прерыватель, главный токопроводящий контур, изоляционная опора и т.д. органично объединены в единое целое. Функциональные блоки соединены посредством полностью изолированных сборных шин. Таким образом, все распределительное устройство защищено от воздействия внешней среды, что обеспечивает надежность работы оборудования и безопасность персонала.
Кольцевой главный блок имеет характеристики простой структуры, гибкой работы, надежной блокировки и легкой установки. Он подходит для системы электроснабжения 50 Гц, 12 кВ и широко используется в промышленных и гражданских кабельных кольцевых сетях и проектах распределительных сетей для приема и распределения электроэнергии. Он особенно подходит для распределения электроэнергии в городских жилых районах, небольших подстанциях, распределительных устройствах, кабельных ответвительных коробках, подстанциях коробчатого типа, промышленных и горнодобывающих предприятиях, торговых центрах, аэропортах, метрополитенах, ветроэнергетике, больницах, стадионах, железных дорогах, туннелях и других местах.
Поскольку данный продукт обладает преимуществами полной изоляции, полной герметизации и полного экранирования, он особенно подходит для использования в районах с суровыми условиями, такими как высокогорье, высокая температура, влажность, сильный холод и сильное загрязнение.
Классификация продукции
По типу выключателя он подразделяется на выключатель нагрузки с заземляющим устройством (модуль C), выключатель нагрузки без заземляющего устройства (модуль CB), автоматический выключатель с заземляющим устройством (модуль V), автоматический выключатель без заземляющего устройства (модуль VB), контактный выключатель автоматического выключателя (модуль VZ), выключатель нагрузки с комбинированным выключателем и предохранителем (модуль F), разъединитель (модуль G).

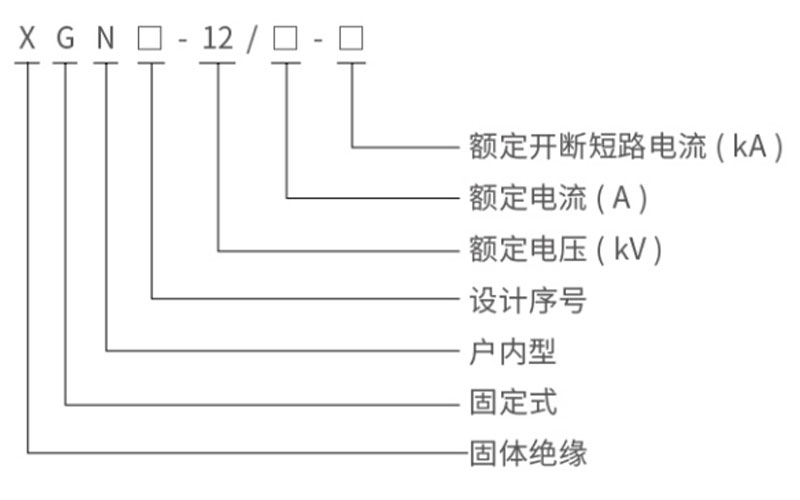

Значение модели
Нормальные условия использования
Температура окружающей среды: -45°C~+45°C
Влажность: максимальная средняя относительная влажность, среднесуточная ≤95%, среднемесячная ≤90%
Высота: ≤4000 метров
Сейсмостойкость: 8 градусов
Уровень защиты: IP67 для токоведущих частей, IP67 для патронов предохранителей, IP3X для корпуса распределительного шкафа
Области применения
Низкотемпературные и холодные регионы: Не требуется применение элегаза SF6, нет необходимости учитывать работу элегаза при низких температурах, и он может нормально работать при -45 ℃.
Платообразный регион: Нет необходимости учитывать влияние плато атмосферного давления на характеристики изоляции.
Сильный ветер и песок: Основной блок с твердой изоляцией имеет уровень защиты IP67, а в помещении для цепей управления применяется специальная обработка для обеспечения длительной работы в регионах с сильным ветром и песком.
Зона прибрежного мокрого бассейна: эпоксидная смола, влагостойкость, стойкость к коррозии в соляном тумане, обеспечивает долгосрочное использование в прибрежных зонах.
Зоны с высокими требованиями к защите окружающей среды: влияние газа SF6 на потепление атмосферы привлекло большое внимание. Сетевой шкаф со сплошным кольцом исключает использование газа SF6 и не вызывает загрязнения или вреда для окружающей среды и людей.
В интеллектуальной сети: поскольку главный выключатель и разъединитель могут управляться электрически, интеллектуальный контроллер, разработанный нашей компанией, может быть выбран для дистанционного управления, телеметрии и связи с коммутационным оборудованием и подстанцией на месте, что позволяет реализовать как децентрализованное управление, так и централизованное управление.
